Din ce este făcut BCA? Compoziția chimică și structura materială a Betonului Celular Autoclavizat

BCA (Beton Celular Autoclavizat) este fabricat exclusiv din materii prime naturale, locale și practic inepuizabile: nisip cuarțos, var, ciment Portland, gips, pastă de aluminiu și apă. Nu conține substanțe toxice, aditivi sintetici sau materiale rare. Prin procesul de autoclavizare, aceste ingrediente simple se transformă chimic într-un material de construcție cu structură cristalină unică — tobermorită — care îi conferă rezistența mecanică, stabilitatea dimensională și durabilitatea pe termen lung. Această pagină detaliază compoziția fiecărui ingredient, rolul său chimic în procesul de fabricație și structura microscopică finală a BCA-ului.

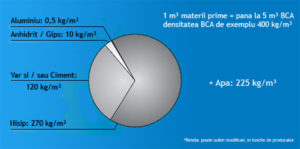

Compozitia unui bloc de BCA

Ingredientele BCA – tabel complet cu roluri chimice

BCA-ul este alcătuit din 7 componente, fiecare cu un rol precis în procesul de fabricație și în proprietățile produsului final:

Nisipul cuarțos – componenta silicică principală a BCA

Nisipul cuarțos este componenta cu cel mai mare volum din rețeta BCA. Rolul său chimic este esențial: dioxidul de siliciu (SiO₂) din nisip reacționează hidrothermal cu hidroxidul de calciu Ca(OH)₂ în autoclavă, la temperaturi de ~180°C, formând silicați de calciu hidratați — compusul cristallin (tobermorită) care conferă BCA-ului rezistența sa finală.

Cerințe de calitate pentru nisipul utilizat în fabricarea BCA:

• Conținut ridicat de SiO₂ (minim 85–90%)
• Granulometrie fină și uniformă (nisip măcinat sau natural fin)
• Absența impurităților organice, argilelor sau substanțelor care interferă cu reacțiile chimice
• Conținut redus de oxizi de fier (care ar colora produsul final)

În unele fabrici, nisipul cuarțos este înlocuit parțial sau total cu cenușă de termocentrală (fly ash) — un produs secundar al arderii cărbunelui, bogat în SiO₂ și Al₂O₃. Utilizarea cenușii valorifică un deșeu industrial și reduce amprenta de carbon a producției de BCA.

Varul – liantul principal și agentul termic al BCA

Varul nestins (CaO) este obținut prin calcinarea calcarului (CaCO₃) la temperaturi de ~900–1.000°C. În fabricarea BCA, varul îndeplinește trei roluri simultane:

1. Generarea căldurii — La contactul cu apa, CaO se hidratează exoterm, formând Ca(OH)₂ și eliberând căldură semnificativă. Această căldură accelerează reacțiile chimice din amestec și contribuie la pre-întărirea masei înainte de tăiere.
   CaO + H₂O → Ca(OH)₂ + 65 kJ/mol
2. Crearea mediului alcalin — Ca(OH)₂ (var stins) creează un mediu puternic alcalin (pH > 12), esențial pentru reacția cu pasta de aluminiu care generează hidrogenul formator de pori.
3. Furnizarea calciului pentru tobermorită — Calciul din Ca(OH)₂ este reactantul principal în reacția hidrotermală din autoclavă, formând silicații de calciu care constituie structura solidă finală a BCA-ului.

Cimentul Portland – rezistența mecanică inițială

Cimentul Portland (CEM I sau CEM II) este adăugat în rețeta BCA în proporție mai mică decât varul, cu scopul de a conferi rezistență mecanică inițială rapidă amestecului. Hidratarea cimentului rigidizează masa de BCA verde (neautoclavizat) suficient pentru a permite tăierea cu sârme de oțel fără deformarea blocurilor.

După autoclavizare, mineralele cimentului sunt parțial dizolvate și reintegrate în structura cristalină a tobermoritei. În produsul finit, contribuția distinctă a cimentului este mai puțin relevantă decât în betonul convențional — rezistența finală a BCA-ului provine în principal din structura hidrotermală formată în autoclavă.

Pot fi utilizate și alte tipuri de ciment (ciment de zgură, ciment puzzolanic), în funcție de rețeta specifică a fiecărui producător.

Gipsul (anhidritul) – regulatorul de priză

Gipsul (CaSO₄·2H₂O) sau anhidritul (CaSO₄) este adăugat în cantități mici în rețeta BCA cu rolul de reglator al vitezei de priză. Fără gips, amestecul s-ar rigidiza prea rapid, înainte ca reacția de expandare cu pasta de aluminiu să fie completă, rezultând o structură celulară neuniformă.

Gipsul controlează:

• Viteza de hidratare a cimentului — prelungind fereastra de timp disponibilă pentru expandare
• Uniformitatea distribuției porilor în masa BCA
• Consistența proprietăților de la o șarjă la alta

Pasta de aluminiu – agentul de expandare și formatorul de pori

Pasta de aluminiu este componenta care face BCA-ul să fie BCA — cea care generează structura celulară caracteristică. Se folosește în cantități foarte mici (sub 1% din masa amestecului), dar efectul său este definitoriu.

Reacția chimică de bază:

2Al + 3Ca(OH)₂ + 6H₂O → 3CaO·Al₂O₃·6H₂O + 3H₂↑

Aluminiul reacționează cu hidroxidul de calciu în mediu alcalin, eliberând hidrogen gazos (H₂). Bulele de hidrogen se formează uniform în masa fluidă și o expandează, ridicând volumul amestecului de la jumătate din tipar până la completarea sa. Când masa se rigidizează, bulele rămân închistate formând milioane de micropori sferici uniformi.

Hidrogenul difuzează ulterior din pori și se combină cu oxigenul din aer, transformându-se în apă — astfel că în produsul finit nu există hidrogen rezidual. Porii rămași sunt umpluți cu aer, ocupând aproximativ 80% din volumul total al BCA-ului.

Dimensiunea și uniformitatea porilor determină direct:

• Densitatea aparentă a BCA-ului (300–700 kg/m³, în funcție de clasa de produs)
• Conductivitatea termică (λ = 0,09–0,15 W/(m·K))
• Rezistența mecanică (invers proporțională cu porozitatea)

Apa – mediul universal de reacție

Apa participă în toate etapele procesului de fabricație BCA:

• Hidratează varul (CaO + H₂O → Ca(OH)₂) — reacție exotermă care furnizează căldura și mediul alcalin necesare
• Hidratează cimentul — formând fazele de hidrat care conferă rezistența inițială
• Participă la reacția cu aluminiul — necesar pentru eliberarea hidrogenului
• Este mediul de transport al ionilor în reacția hidrotermală din autoclavă
• Formează aburul utilizat în autoclavizare

Calitatea apei utilizate în producția de BCA este controlată strict: trebuie să fie curată, fără impurități organice sau săruri care ar putea interfera cu reacțiile chimice sau afecta calitatea produsului finit.

Structura chimică finală a BCA: tobermorită

Produsul chimic principal al procesului de autoclavizare — și componentul structural esențial al BCA-ului finit — este tobermorița (5CaO·6SiO₂·5H₂O), un silicat de calciu hidratat cu structură cristalină lamelară.

Tobermorița se formează prin reacția hidrotermală dintre Ca(OH)₂ (din var și ciment) și SiO₂ (din nisip) la temperatura și presiunea din autoclavă:

5Ca(OH)₂ + 6SiO₂ → 5CaO·6SiO₂·5H₂O (tobermorită)

Proprietățile tobermoritei explică proprietățile BCA-ului:

Tobermorița este același mineral care se găsește în stâncile vulcanice și în unele materiale de construcție romane antice — ceea ce explică durabilitatea extraordinară pe termen lung a structurilor construite cu BCA.

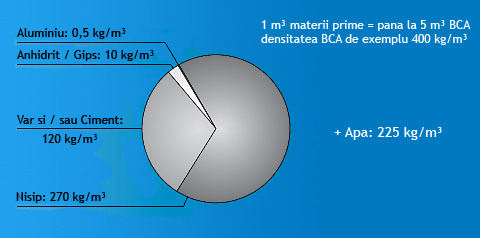

Proporțiile tipice ale ingredientelor în BCA

Rețetele exacte variază între producători și între clasele de densitate ale produsului, dar distribuția tipică a ingredientelor BCA este:

Notă: Proporțiile sunt orientative. Rețetele exacte sunt proprietatea intelectuală a fiecărui producător și variază în funcție de clasa de densitate și rezistență a produsului (B2–B5, D300–D700).
